Avantages client
un temps de service (TTS) rapide, une excellence de performances réseau, de fiabilité et de solidité, une meilleure sécurité, évolutivité
Client
Commune de Wettingen
Secteur
Administrations publiques
Solutions
Technologie Campus Fabric Connect, réseau Software Defined

Projektergebnis

Grâce au concept Fabric, nous pouvons enfin réagir de manière flexible et
rapide aux nouvelles exigences liées à l’environnement du
réseau. »
Andreas Ruch, directeur du secteur informatique de la commune de Wettingen

Environnement du projet

Avec plus de 20 000 habitants, Wettingen représente l’une des plus grandes communes du canton d’Argovie. Elle se compose de 33 services administratifs répartis sur 12 sites.
Spécifications & objectifs du projet
Depuis 2011, la commune de Wettingen a rejoint la clientèle de la société Axians GNS AG. En 2019, la commune a décidé de mettre en place une nouvelle solution réseau. Wettingen gérait à ce moment-là deux réseaux : un réseau communal et un réseau scolaire. L’ancienne solution était obsolète sur le plan technologique, ce qui ne permettait pas son extension flexible ni la configuration de nouveaux clients (par ex. les services municipaux), la connexion aux services et aux sites étant complexe. L’objectif était de créer un nouvel environnement réseau qui répondrait entièrement à ces besoins et faciliterait son utilisation quotidienne.

Mise en pratique

La solution conçue par Axians GNS repose sur la technologie Extreme Networks Campus Fabric Connect. Cette technologie offre un réseau automatisé, flexible et sûr. Atouts de cette solution : des modifications rapides sur le réseau (temps de service réduit), une meilleure stabilité, un multicasting puissant ainsi qu’une gestion réseau uniforme.
L’ensemble des composants du réseau sont gérés, sécurisés et surveillés de manière centralisée via le « Management Center ». Les clients et les services sont désolidarisés de la topologie physique. Par conséquent, les modifications ne doivent plus être exécutées dans le chemin d’accès et/ou le Core Switch de chaque appareil, mais en marge du réseau.

Sur le plan technique, les réseaux basés sur Fabric présentent une autre propriété essentielle : ils utilisent les successeurs de divers protocoles, développés par le passé pour les réseaux. Cette histoire de développement a globalement engendré des couches de protocole non liées, gérables individuellement, et superposées. Tous ces protocoles remplissent leur fonction, au sens général. Mais ils sont en grande partie interdépendants, et donc complexes dans leur ensemble, ce qui entraîne souvent des erreurs de configuration, des instabilités et donc des frais y relatifs. Par conséquent, un seul protocole est utilisé dans cette solution – Shortest Path Bridging (SPB), spécifié par la norme IEEE 802.1aq.

« La mise en place de ce réseau central s’est déroulée en deux étapes, et a bénéficié d’une excellente préparation de la part de notre partenaire, Axians GNS AG. Tout a fonctionné de manière irréprochable ».

Résultat du projet

« Grâce au concept Fabric, nous pouvons enfin réagir de manière flexible et rapide aux nouvelles exigences liées à l’environnement du réseau. »,

témoigne la commune de Wettingen à propos de la solution nouvellement installée.
Avec cette nouvelle solution réseau, la commune de Wettingen profite d’une architecture à la pointe des technologies et offre aux personnes responsables la possibilité de fournir rapidement des services, de séparer différents clients en toute sécurité et d’automatiser des missions récurrentes à tout moment. Les problèmes réseaux peuvent être détectés et résolus grâce à la surveillance constante des composants, de l’enregistrement central des événements et de l’automatisation.

Autres avantages de la solution :

  • une meilleure productivité du département des opérations (l’automatisation entraîne un temps de service rapide. Bilan : une meilleure productivité et des frais moindres)
  • De meilleures performances réseau (la clé de ce succès est l’optimisation du routage, ce qui réduit les temps de réponse et régule la répartition de la bande passante)
  • Une meilleure fiabilité et solidité (tous les services et les Moves/Adds/Changes ainsi que d’autres reconfigurations sont uniquement approvisionnés en marge du réseau, le centre du réseau demeure inchangé.)
  • Sécurité augmentée
  • Évolutivité ( >16 millions d’identifiants de service disponibles)

Mit dem Fabric-Konzept können wir endlich flexibel und rasch auf die neuen Anforderungen an die Netzwerkumgebung reagieren.»

Ruch Andreas

Leiter Informatik der Gemeinde Wettingen

Im Detail

Projektumfeld

Die Gemeinde Wettingen ist mit über 20 000 Einwohnern die grösste Gemeinde im Kanton Aargau. Sie besteht aus 33 Verwaltungsbereichen an 12 Standorten innerhalb von Wettingen.

Projektanforderungen & Projektziele

Die Gemeinde Wettingen ist seit 2011 Kunde der Axians GNS AG. Im Jahr 2019 hat sich die Gemeinde dazu entschieden, eine neue Netzwerklösung in Betrieb zu nehmen. Wettingen bewirtschaftete zu diesem Zeitpunkt zwei Netzwerke, ein Gemeinde- und ein Schulnetzwerk. Die alte Lösung war technologisch nicht mehr auf dem neusten Stand, konnte nicht flexibel erweitert werden und das Einbinden und Konfigurieren von neuen Mandanten (z.B. städtische Gewerke), Diensten und Standorten war mit viel Aufwand verbunden. Ziel war es, eine neue Netzwerkumgebung zu erstellen, welche diese Bedürfnisse vollumfänglich erfüllt und den täglichen Betrieb vereinfacht.

Die von Axians GNS konzipierte Lösung basiert auf der Extreme Networks Campus Fabric Connect Technologie. Diese Technologie bietet ein automatisiertes, flexibles und sicheres Netzwerk. Schnelle Änderungen am Netzwerk (Reduzierte Time to Service), erhöhte Stabilität, leistungsstarkes Multicasting sowie ein einheitliches Netzwerkmanagement gehören genauso zu den Stärken dieser Lösung.

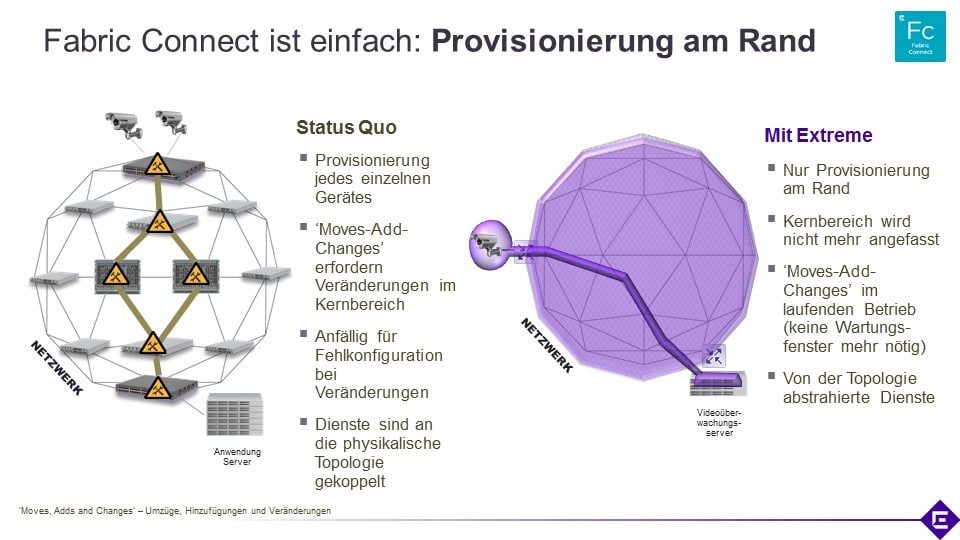

Sämtliche Netzwerkkomponenten werden zentral durch das sogenannte Management Center verwaltet, gesichert und überwacht. Mandanten und Dienste sind von der physischen Topologie entkoppelt. Dies hat zur Folge, dass Änderungen nicht mehr an jedem Gerät im Pfad und/oder am Core Switch durchgeführt werden müssen, sondern nur noch am Rand des Netzwerks.



Technisch betrachtet haben Fabric-basierte Netzwerke noch eine weitere wichtige Eigenschaft: Sie nutzen die Nachfolger diverser Protokolle, die in der Vergangenheit für Netzwerke entwickelt wurden. Diese Entwicklungsgeschichte resultierte in ihrer Gesamtheit zu unverbundenen, einzeln zu verwaltenden, übereinander gestapelten Protokollschichten. Alle diese Protokolle erfüllen ihre Funktion im allgemeinen Sinne. Aber sie sind in hohem Masse voneinander abhängig und daher in ihrer Gesamtheit komplex, was oftmals zu Fehlkonfigurationen, Instabilitäten und den daraus folgenden Kosten führt. In dieser Lösung wird daher ein einziges Protokoll verwendet – Shortest Path Bridging (SPB), standardisiert als IEEE 802.1aq.

„Die Umstellung des Kernnetzwerks erfolgte in zwei Schritten und war durch unseren Partner, Axians GNS AG, sehr gut vorbereitet. Alles hat einwandfrei geklappt“.
